Arduino編 第4回 赤外線センサーを試してみよう

赤外線センサーを試してみよう

準備するもの

  1. 赤外線センサー: 1個
  2. ジャンパー線: 5本

ページトップ

ブレッドボードへの接続

(1)ブレッドボードへの接続を行っていきます

frizing画像

実画像

ページトップ

プログラムの作成

(1)プログラムを作成します

int SOCKET = 2;

void setup() {
    Serial.begin(9600);
}
void loop() {
    String message = "";

    if (digitalRead(SOCKET) == 1){
       message = "Some One Is Here!";
    } else {
       message = "Nobody";
    }
    Serial.println(message);

    delay(1000);
}

ページトップ

実行する

(1)プログラムを実行し、ツール>シリアルモニタでシリアルモニタを起動します。

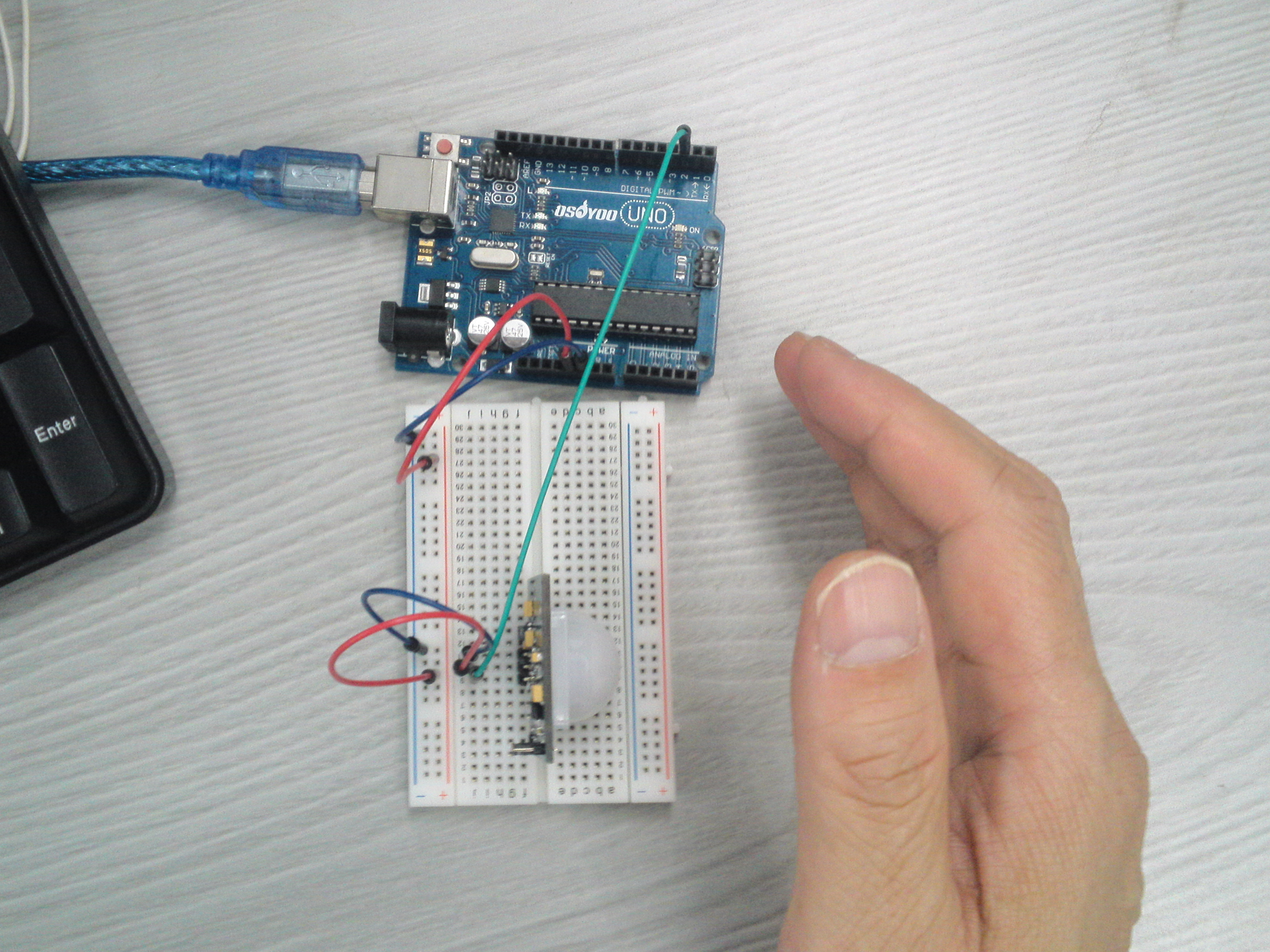

センサーの前に手をかざすと、メッセージが変わるのがわかります。

実行

実行

このセンサーを使えば、来客を通知するとか、動物が侵入してきたことの通知とかに使えそうですね。
