mbed編 第５回 液晶ディスプレイに温度を表示してみる

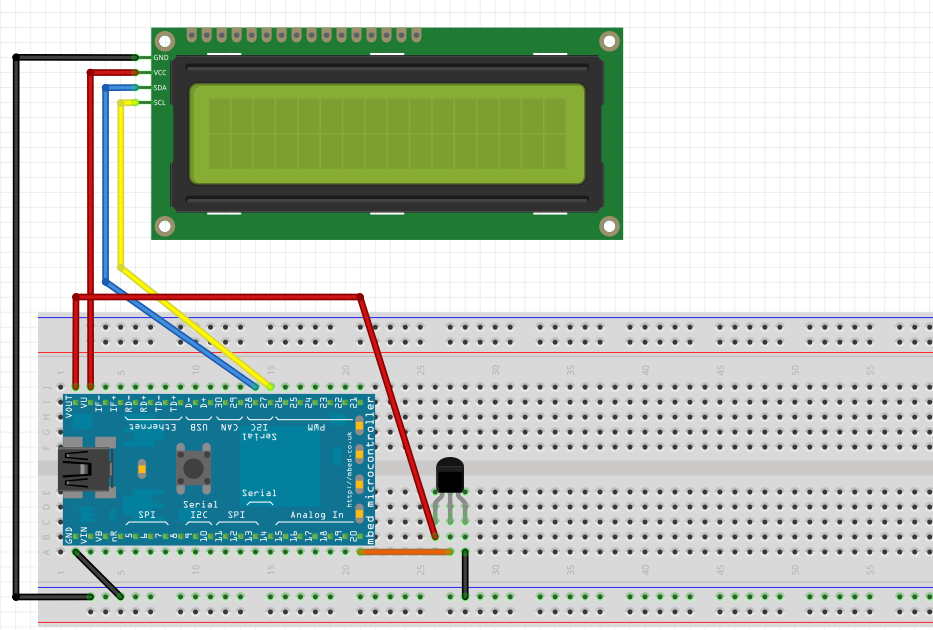

配線します。

• Mbed(LPC1768)をブレッドボードに差します
• 液晶ディスプレイのSDAに28ピンをSCLに27ピンをVCCには5VピンをGNDにはGNDピンを接続します。
• 温度センサー（平な面を前にして）左のピンに3.3Vピン、真ん中のピンに20番ピン、右のピンにアースを配線します

①プログラムを作成します

• WEBのMBEDサイト（ユーザ登録要）にログインし、右上のCompilerをクリックします。
• 開発環境画面が表示されますので、画面左上の→をクリックします

② プログラム名を入力し、OKボタンをクリックします

③ 左側のマイプログラムのmain.cppをクリックし、コードを以下のように修正します

#include "mbed.h"
#include "TextLCD.h"

AnalogIn sensor(p20);

I2C i2c_lcd(p28,p27); // SDA, SCL

TextLCD_I2C lcd(&i2c_lcd, 0x7E, TextLCD::LCD16x2, TextLCD::HD44780);

int main() {
    lcd.setBacklight(TextLCD::LightOn);
    while(1) {
        float temp;
        temp = (sensor * 3.3 - 0.6) / 0.01;
        lcd.locate(0,0);
        lcd.printf("%.2f", temp);

        wait(1.0);
    }
}

④ ドライバのインストールを行うために、mbedのトップページからHardware>Components>Displayを選択

⑤ I2Cと書かれた方のHD44780を選択

⑥ Libraryのimport libraryをクリック

⑦ ②で作成したプロジェクトをTarget Pathに指定し、Importボタンをクリックするとライブラリが取り込まれます

⑧ 取り込んだライブラリのTextLCD_Config.hを以下のように修正します

修正前

//Select Serial Port Expander Hardware module (one option only)
#define DEFAULT        1
#define ADAFRUIT       0
#define DFROBOT        0
#define LCM1602        0
#define YWROBOT        0
#define GYLCD          0
#define MJKDZ          0
#define SYDZ           0
#define WIDEHK         0
#define LCDPLUG        0

修正後

//Select Serial Port Expander Hardware module (one option only)
#define DEFAULT        0
#define ADAFRUIT       0
#define DFROBOT        0
#define LCM1602        1
#define YWROBOT        0
#define GYLCD          0
#define MJKDZ          0
#define SYDZ           0
#define WIDEHK         0
#define LCDPLUG        0

① 画面左上のをクリックします。
コンパイルが成功すると、ファイル（display_test_LPC1768.bin）がダウンロードされます

①Windowsメニュー → コンピューター → MBED(F:) をクリックし

この中に先ほどダウンロードしたファイル（display_test_LPC1768.bin）を入れます

② ボタンを押し、LCD上に表示されることを確認します

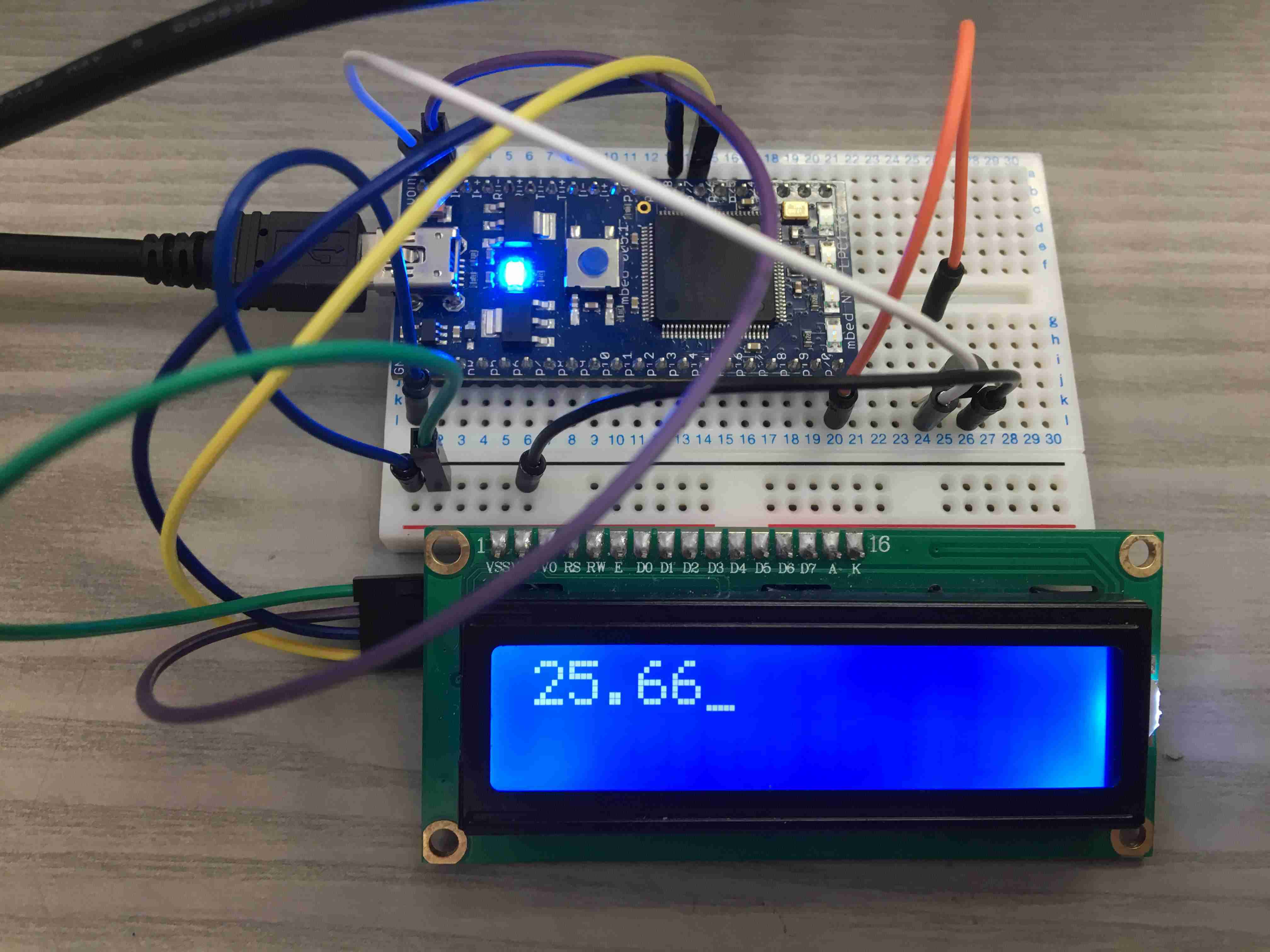

温度が表示できました！
