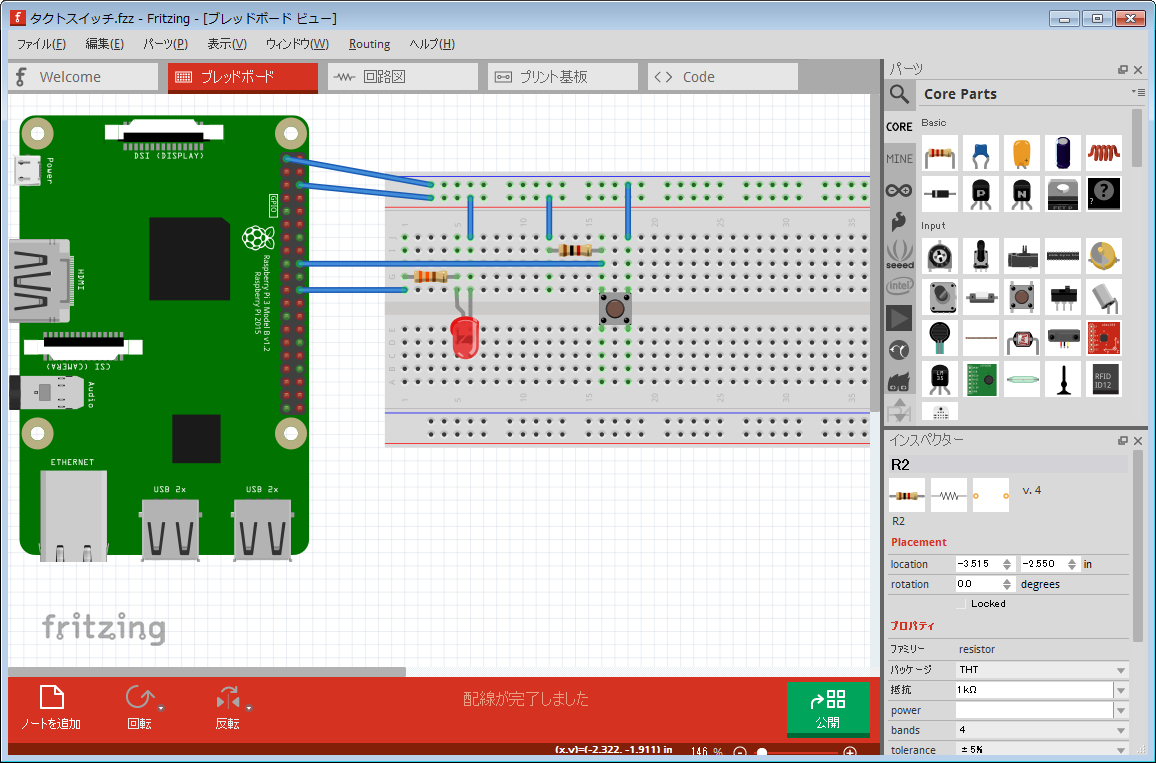

(1) Fritzingを起動し、配線
(2) 回路図はこんな感じです
GPIO24ポートを使って、スイッチのオンオフを感知します
体験的マイコン学習（Raspberry Pi編）
第３回 押しボタンでLチカ
今回は押しボタン（タクトスイッチ）を押している間、LEDが光るという処理を行ってみます
回路図の作成
まずはFritzingで回路図を書いてみることにします
プログラムの作成
① プログラムを作成します(ファイル名 led_sample.py)
タクトスイッチが押されている間、GPIO24ポートは「HIGH」になるので、LEDがつきます
import RPi.GPIO as GPIO
from time import sleep
GPIO.setmode(GPIO.BCM)
GPIO.setup(25, GPIO.OUT)
GPIO.setup(24, GPIO.IN)
if GPIO.input(24) == GPIO.HIGH:
GPIO.output(25, GPIO.HIGH)
else:
GPIO.output(25, GPIO.LOW)
実行する
① ターミナルを開いて、ファイルが置いてあるデスクトップに移動し、python led_sample.py と入力しEnterキーで実行します

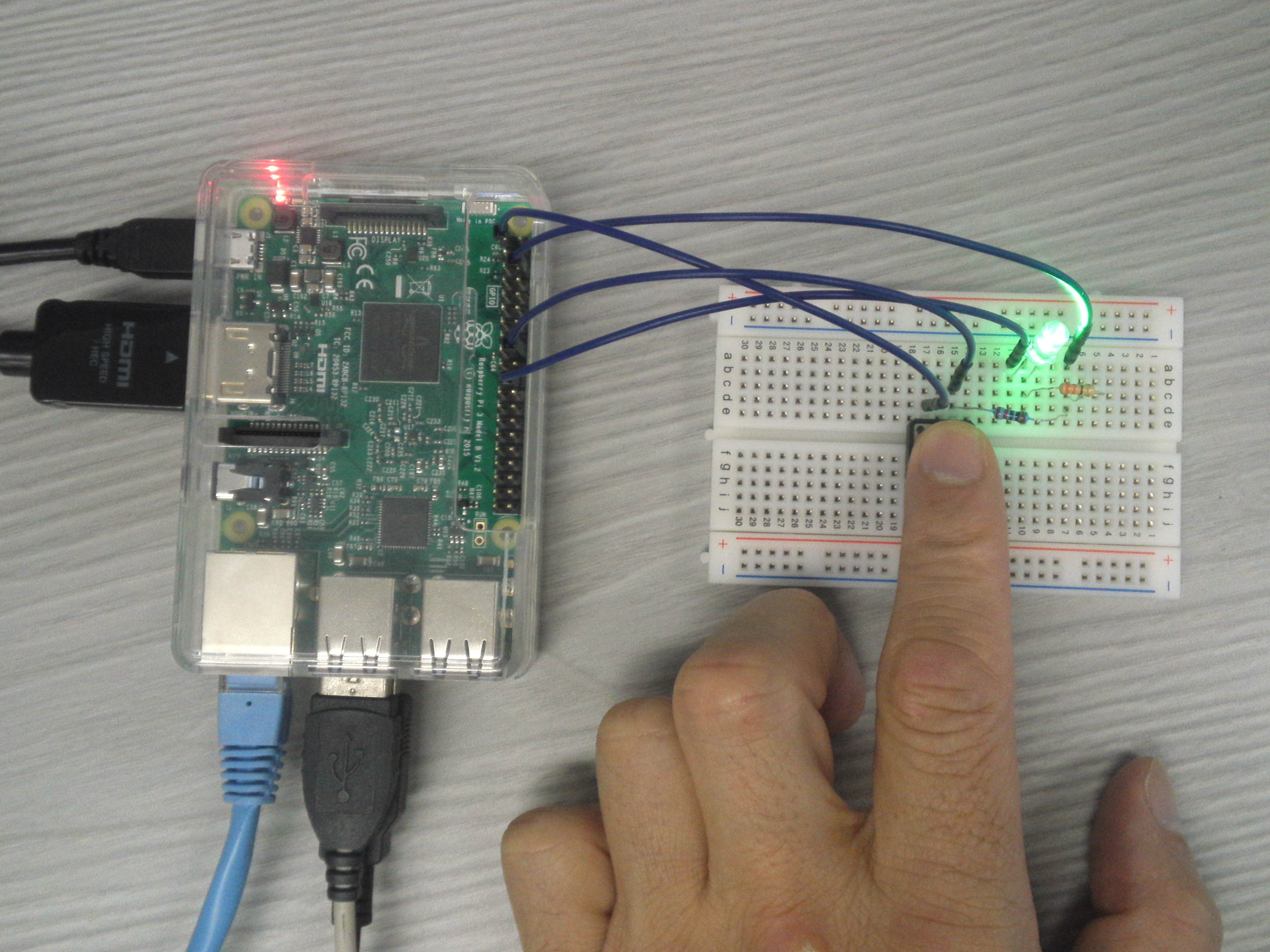

② タクトスイッチが押されている間、ブレッドボード上のLEDが点滅します
