体験的マイコン学習(Arduino編)


第5回 おしゃべりマグボットを作ってみる  目次


【 おしゃべりロボット「マグボット」ラズパイとArduinoで電子工作 】の本を参考に作成してみました


5-2-2 ベースの制作


(1) 乾物ケースのフタの穴開け

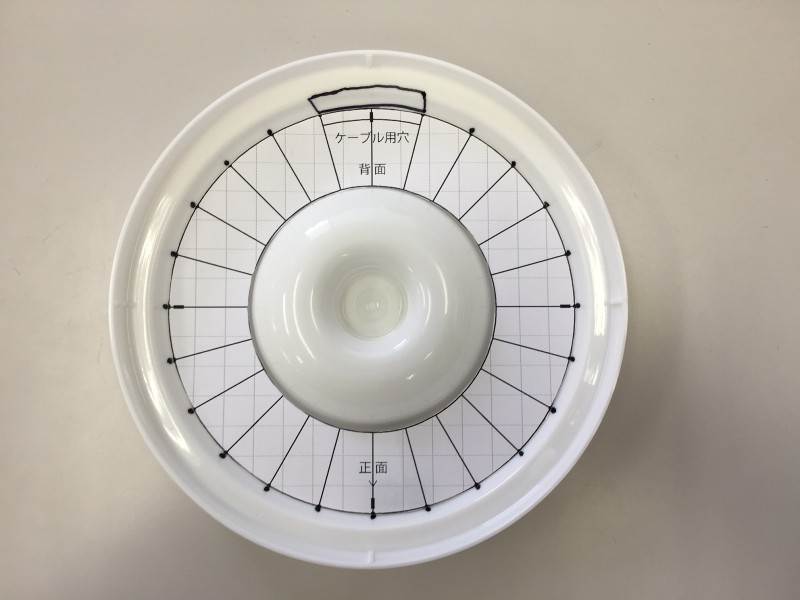

ベース穴開け用テンプレートをドーナツ状に切って、乾物ケースのフタに載せてマーキングします

乾物ケースのフタの穴開け1

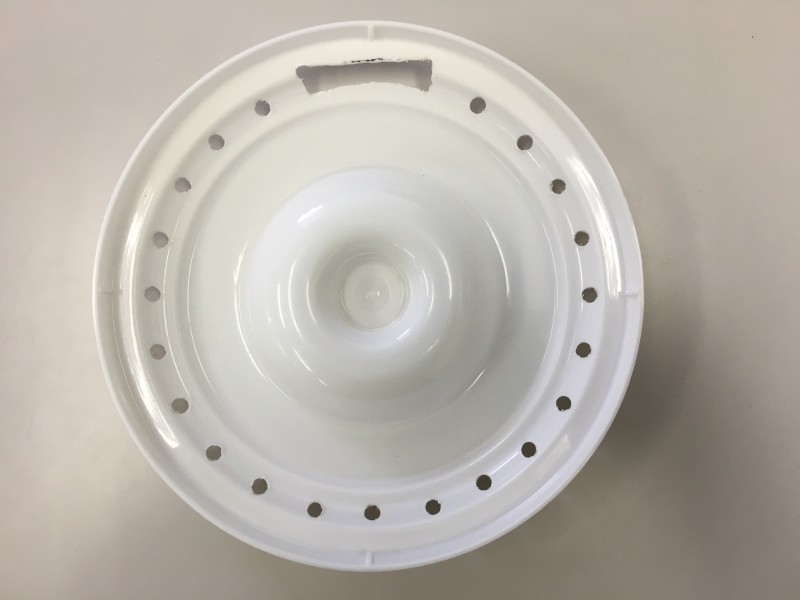

先ほどマーキングしていた部分に穴をあけます

乾物ケースのフタの穴開け2

(2) コンテナの制作

ユニバーサルプレートにマーキングします

コンテナの制作1

先ほどマーキングしていた部分をカットします

コンテナの制作2

フタの中央に穴開けする

コンテナの制作3

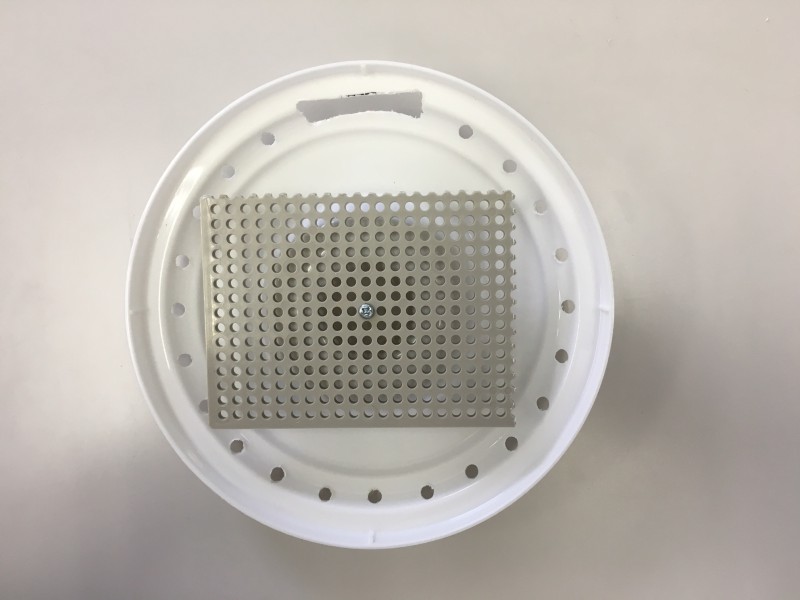

30mmネジでプレートの中央を仮留めする

コンテナの制作4

プレートの上から穴を開けてネジを挿し込む

コンテナの制作5

コンテナの側面を組み立てる
ユニバーサルプレートに付属しているL字型のアングルをニッパーでカットします
アングルのネジ穴が細長い方を垂直にして10mmのネジとフランジナットで取り付けてください

コンテナの制作6

先ほどの乾物ケースのフタからプレートを取り外して、側面のプレートを取り付けてください

コンテナの制作7

フタに開けた2か所の穴に、コンテナを10mmのネジとフランジナットで取り付けてください
これでベースが完成しました

コンテナの制作8
