体験的マイコン学習(Arduino編)


第5回 おしゃべりマグボットを作ってみる  目次


【 おしゃべりロボット「マグボット」ラズパイとArduinoで電子工作 】の本を参考に作成してみました

(目次)

5-2-6 Arduino、Raspberry Pi の取付け


(1) Arduinoの取付け

コンテナの側面に取付けます
10mmネジで、Arduinoの基板上の左上、右下の穴を対角線に、コンテナの穴に2ヵ所固定します

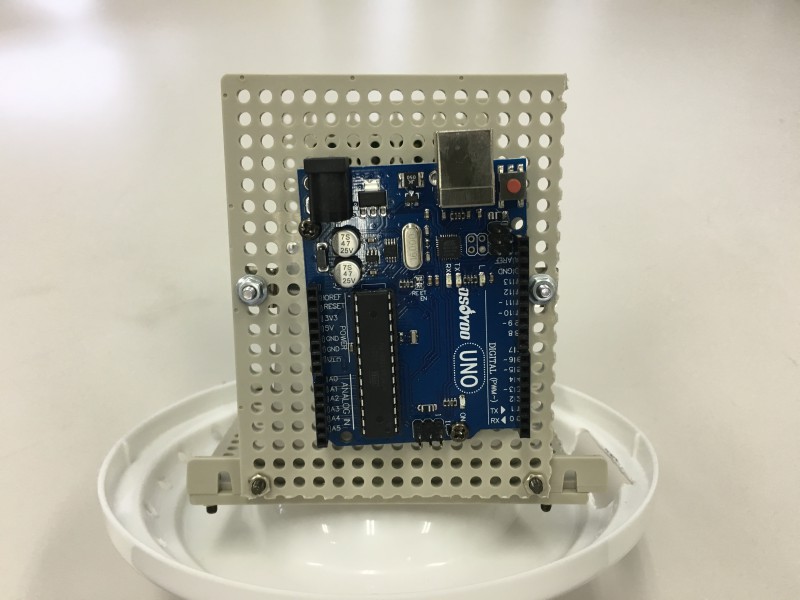

Arduinoの取付け

(2) Raspberry Piの取付け

Arduinoと反対側のコンテナの側面に取付けます
USBポート側の2ヵ所の穴を15mmのネジとフランジナットで固定します
※ Raspberry Piの穴はネジの3mmより少し小さいので、直径3mmのネジが入るように、キリやヤスリを使って少し広げてください

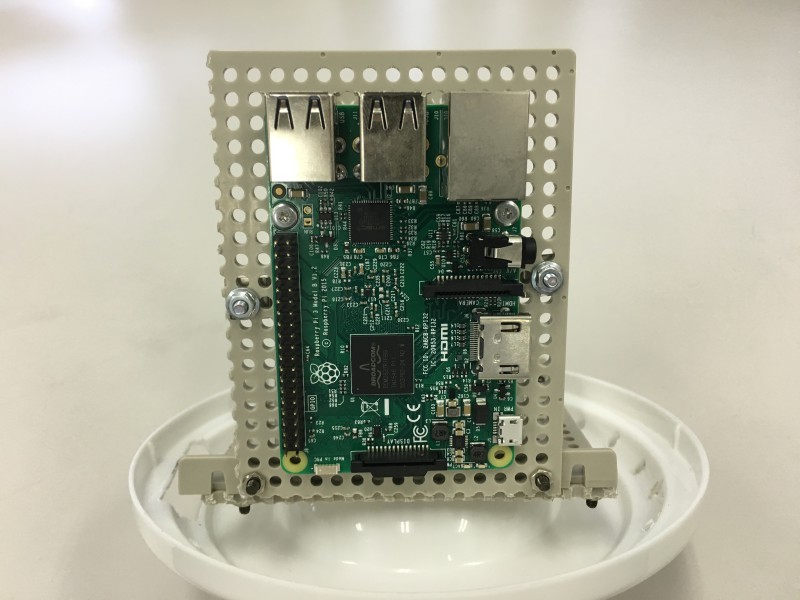

Raspberry Piの取付け
